東風5m3/5,000リットル自己圧縮廃棄物除去車両
製品の説明

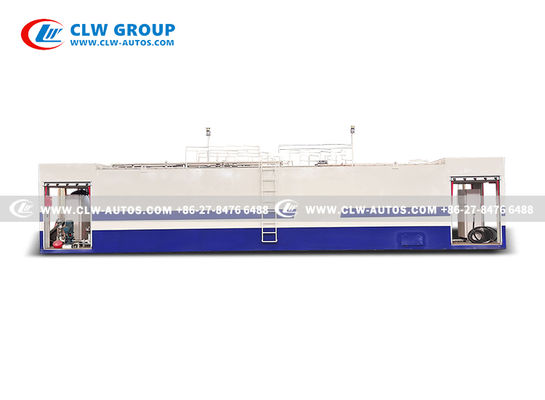

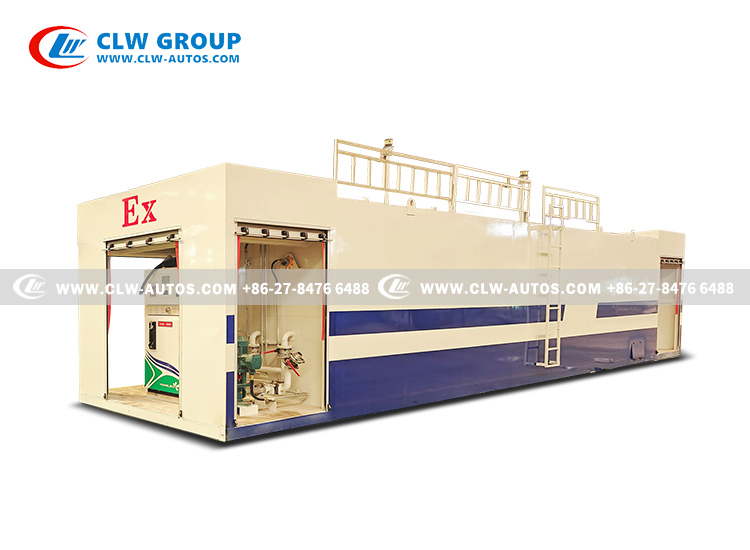

この50m³スキッドマウント型給油ステーションは、安全で効率的、かつインテリジェントな現場給油のために設計されています。二重層Q235-B鋼（内側8mm / 外側4mm）で構成されたこの防爆タンクは、最大の耐久性と耐食性を保証します。ポンプ、計量システム、蒸気回収、消火、電子レベル監視を統合し、完全な自動化とリモート管理を提供します。
産業、建設、鉱業、フリート給油用途に最適で、このモジュール式ソリューションは、設置時間を短縮し、プロジェクトコストを削減し、厳格な安全および有害化学物質基準を満たします。ICカード認証とクラウドベースの燃料管理は、運用効率を高め、リスクを最小限に抑えます。
主な特徴:
高耐久性二重層タンク設計: 8mm内側＆4mm外側Q235-B鋼、補強溶接。
包括的な防爆システム: 火炎阻止器、通気弁、圧力逃がし、蒸気回収、緊急自動閉鎖弁、音響＆光アラーム。
インテリジェントな燃料レベル監視: ±0.2mmの精度とリアルタイム追跡を備えた磁歪式電子ゲージ。
統合された給油設備: 防爆ポンプとシングルホースディスペンサー、流量5～70 L/min。
自動消火: GA602-2013規格に準拠した超微粒子乾燥粉末システム。
効率的なメンテナンス構造: 清掃しやすいアクセスポートと交換可能なフィルター。
モジュール式プラグアンドプレイ設置: 迅速なセットアップ、移設、建設作業の削減。
ICカード＆クラウド管理: 安全な燃料認証とデータ分析によるリモート監視。
製品仕様
| 50m³設備パラメータ | |
| 外形寸法 （ガードレールと通気管を除く） | 長さ：15.11 m |
| 幅：2.65 m | |
| 高さ：2.94 m | |
| タンク構造 | 内側タンク：8mm |
| 外側タンク：4mm | |
| 設置面積 | ≈ 41 m² |
| 容量 | ≈ 50 m³ |
| 重量 | ≈ 20トン |
| 材質 | 内側/外側タンク：炭素鋼Q235-B |
| 動作電圧 | 380V、三相、五線 |
| 動作電力 | すべての設備の最大同時消費電力≤ 8.5 KW |
| 防爆タンク＆安全アクセサリー | |
| 防爆貯蔵タンク | 防爆貯蔵タンク。内側と外側の両方のタンクは、二重層溶接補強技術を採用しており、溶接強度は12mm厚の鋼板の突合せ溶接強度よりも高くなっています。（大気圧危険化学物質包装容器） |
| 防爆バリア材 | 内側タンクと内側/外側タンク間の層間に充填された防爆バリア材。（クライアントの要件に基づいてカスタマイズ） |
| ユニットベース | ST--50/2-02 |
| 防爆電気システム | 380V三相 |
| 防爆音響＆光アラーム | フラッシュ周波数：150/分; 音響強度≥ 90(dB)。防爆マーク：Ex db ⅡC T4 Gb; Ex tb ⅢC T130℃ Db; 保護レベル：IP65。 |
| 安全照明システム | 防爆シーリングライト、統合設計、美的で省エネ。防爆マーク：Ex db eb mb ⅡC T6 Gb; Ex tb ⅢC T80°C Db。 |
| オイル＆ガス警報装置 | 輸入された触媒燃焼センサーとマイクロコントローラー技術を使用しています。濃度表示と音響/光アラームを備えています。給油エリアまたはポンプ/バルブ室に設置して荷降ろしを行います。 |
| 緊急遮断装置（自動閉鎖保護弁） | 地震、転倒、落下、衝撃などの制御不能な災害が発生した場合に、燃料漏れを防ぐためにタンクを自動的に密閉します。停電時でも動作を保証するために、内部機械伝達コンポーネントを使用します。通常は開いており、火災時にはヒューズリンクの溶融によって閉じます。 |
| 自動消火装置 | 超微粒子乾燥粉末消火剤と窒素駆動ガスを含んでいます。技術性能はGA602-2013に適合しています。作動温度：68～93℃。 |
| 防爆火炎阻止器＆通気弁 | 通気弁作動正圧：2kPa～3kPa、作動負圧：1.5kPa～2kPa。設置高さ>4.5m。公称圧力：1.0MPa。 |
| 緊急圧力逃がし装置 | 内部圧力が過剰な場合に破裂し、タンクの爆発を防ぎ、より深刻な事故を回避するために急速に減圧します。コンパートメントあたり1つ。開放圧力：27±2 KPa。 |
| オーバーフィル防止装置 | 燃料レベルが警告高さ（タンク容量の95％）を超えると自動的にタンクをロックし、こぼれを防ぎます。 |
| 避雷＆静電気接地システム | 静電気接地アラーム、避雷サージプロテクター、タンカートラックに接続するためのアルミニウム合金静電気クランプ、および銅編組接地線が含まれています。スキッドステーションは、サイトの接地電極に接続します（ユーザーは接地抵抗を確保します<4Ω）。 |
| 安全ガード装置 | はしごおよび安全ガードレール付き。 |
| タンク清掃アクセス | 清掃アクセスポートを装備しています。防爆性能を維持しながら、従来の防爆スキッドステーションと比較して、全体の清掃時間を半分に短縮します。 |
| 液面測定 | |
| 電子レベルゲージ | 磁歪式電子レベルゲージ。2つのプローブ、1つのタッチスクリーンLCDディスプレイが含まれています。範囲：0.15～2.7m; 誤差：±0.2mm。温度監視付きの可視化されたタンク媒体インターフェース。 |
| レベルアラーム装置 | アラームはタンク容量の≥90％で作動します。 |
| 手動測定装置 | 電子レベルゲージの定期的な校正用。電子ゲージが故障した場合や停電時にもタンク容量を測定できます。 |
| 給油＆荷降ろし | |
| 荷降ろしポンプ | 防爆垂直荷降ろしポンプ。流量：30 m³/h。防爆モーター（dⅡ）、保護レベル：IP55。 |
| 荷降ろしポンプ配管システム | 荷降ろしポートは、タンカートラックに接続するための標準サイズです。クイックコネクタ：DN65自己シールタイプ、ボールバルブ付き。パイプ径：DN65。タンク底部からの出口パイプ端の高さ：0.15m。 |
| 荷降ろし蒸気回収システム | タンカートラックとの閉ループ荷降ろし用のステージI蒸気回収ユニットを装備し、蒸気の放出を防ぎます。 |
| 荷降ろしフィルター | ステンレス鋼、60メッシュ。フィルターユニットは全体として取り外し可能で、内部フィルター画面ブラケットは再利用可能で、ステンレス鋼フィルターメッシュのみを交換する必要があります。メンテナンスが簡単で、低コストです。 |
| 燃料ディスペンサー | シングルポンプ、シングルホースディスペンサー。自吸式ポンプ、流量計、LCDディスプレイ、380Vモーター、ホース。ユニット全体が防爆で、ヒューズ保護、ホースブレイクアウェイバルブ、非常停止ボタン、静電気放電機能を備えています。流量：5～70 L/min。 |
| インテリジェントバックエンド管理システム | ICカード給油データ統計、リアルタイム送信、安定したデータ。 |
