| 作動の高さ: | 16M | 作業身長: | 6.8M |
|---|---|---|---|
| ブームセクション: | 3 節 | ブームの角度: | 0°-70° |
| ブーム素材: | Q345 プロフィール | ブームの厚さ: | 4mm |
| 断熱バケツ: | 600V | エンジン出力: | 130馬力 |
| 油圧: | 16 MPa | 油圧タンク: | 65L |

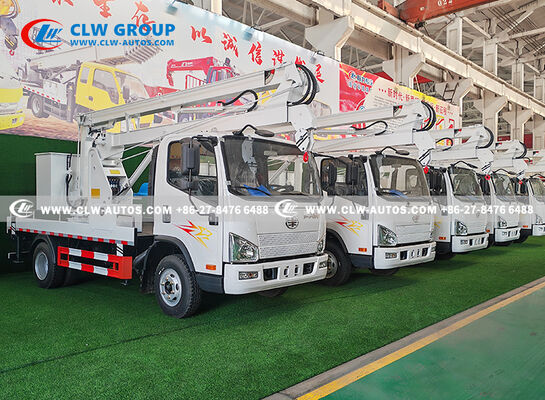

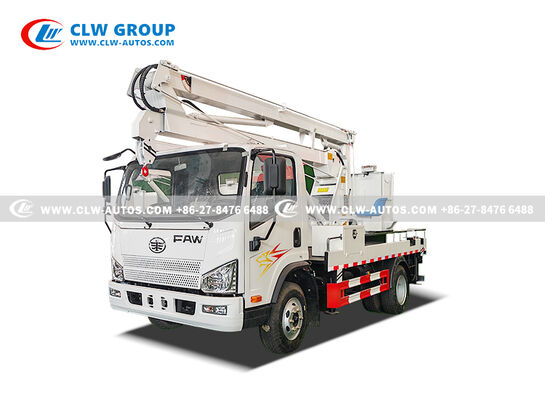

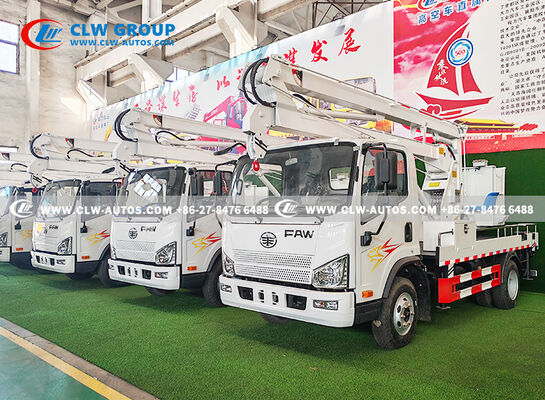

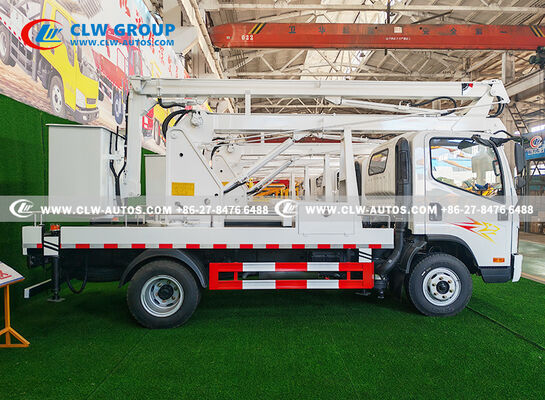

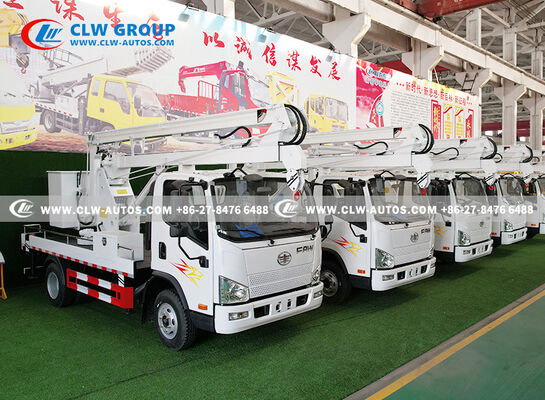

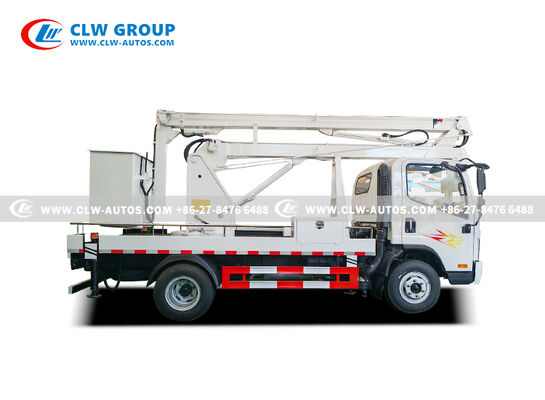

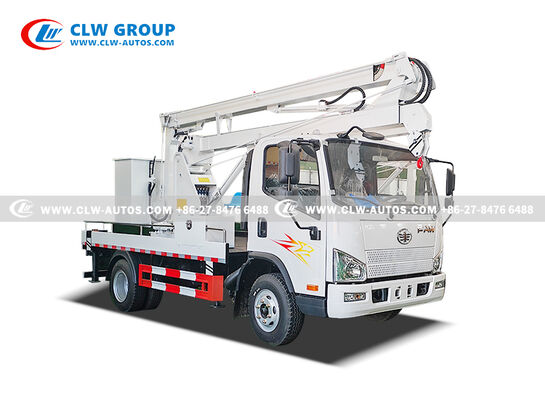

FAW Jiefang 関節式高所作業車は、狭い場所や複雑な都市環境での精密作業のために特別に設計された高所アクセス車両です。堅牢なFAW 4x2 シングルアクスルシャーシ（ホイールベース3,900mm）をベースに、実績のある走行性能と非常に汎用性の高い3段関節式ブームを組み合わせています。

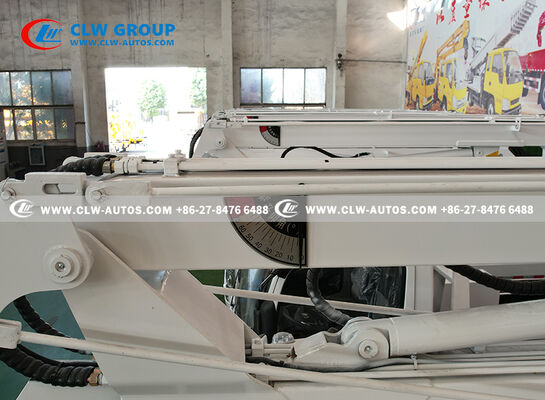

ブームは、水平面に対して0度から70度の範囲で折りたたむことができる独自の設計により、障害物を乗り越えたり迂回したりして、楽に到達することができます。これにより、直線ブームでは対応できない街灯修理や電力線メンテナンスなどの複雑な都市メンテナンス作業に最適なソリューションとなります。
プラットフォームには、600ボルトに耐える定格の完全絶縁バケットが装備されており、電気修理中のオペレーターに重要な保護を提供します。この機械には、Yuchai製4気筒130馬力エンジンとWanliyang製6速マニュアルトランスミッションが搭載されています。
| シャーシ仕様 | |
|---|---|
| 状態 | FAW Tiger VHモデル、工場新品 2025 |
| ホイールベース | 3900mm |
| キャブ | FAW Tiger VH シングルロー、フラットルーフキャブ（2～3名乗り） |
| エンジン | YUCHAI エンジン YC4D130-33、130hp (96kw)、Euro 2 排出ガス基準 |
| トランスミッション | マニュアルタイプ、WLY6TS55、前進6速、後退1速 |
| クラッチ | φ330、油圧制御、エアブースタープッシュ付き |
| フロントアクスル積載量 | 2,000kg |
| リアアクスル積載量 | 9,800kg |
| リアアクスル減速比 | 5.286 |
| タイヤ | 8.25R16 14 PR、6本（スペア1本含む） |
| 上部構造構成 | |

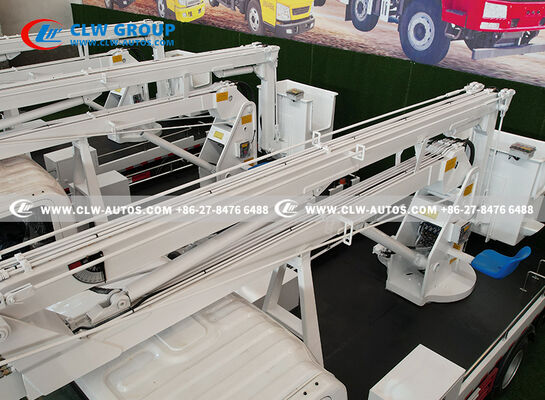

| ブームタイプ | 3段折りたたみアーム |
| 材質 | Q345 プロファイル、厚さ4mm |
| セクション屈曲角度 | 0°～70°（水平面に対して） |
| 最大作業高さ | 16m |
| 最大リーチ時の作業高さ | 6.8m |
| フック容量 | 1トン |
| アウトリガータイプ | 前後H型 |
| レッグ材質 | プロファイル Q345B、厚さ5mm |
| レッグスパン | 縦方向: 3240mm; 横方向: 3180mm |
| 油圧ロック | 全4本のレッグに双方向油圧ロック付き |
| 吊り下げバスケット定格積載量 | ≤250kg |
| 絶縁定格 | 600ボルトの電圧に耐える |
| バスケット寸法 | 1080*620*1150mm (長さ*幅*高さ) |
| レベリングタイプ | 外部プルロッド式メカニカルレベリング |
| 安全機能 | 安全ベルト1組、リアアウトリガー ストロボライト（黄色*2） |
| 備考 | 色はオプション、ロゴペイントはお客様のご要望に応じて |
